Tässä työohjeessa tehdään ruuviliitos ja valmistetaan puulaatikko. Jos haluat nähdä vain ruuviliitoksen, löytyy se kohdasta 10-12.
- Tarvikkeet:
• Höylätty lauta
• Saha
• Suorakulma
• Rullamitta
• Ruuveja 8kpl (esim: tx15 x 40)
• Ruuvauspää (esim: tx15)
• Poranterä (esim: 2mm)
• Porakone
Tarvittaessa:
o Puuliima
o Kehäpuristin
Kuvassa tarvikkeet.

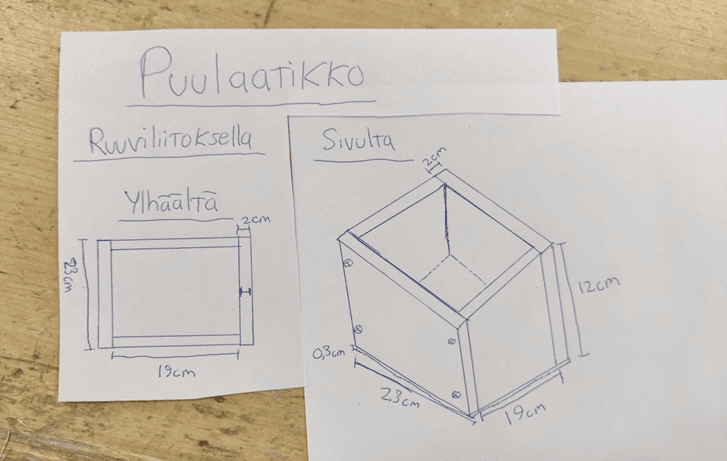

2. Mallikuva työstä

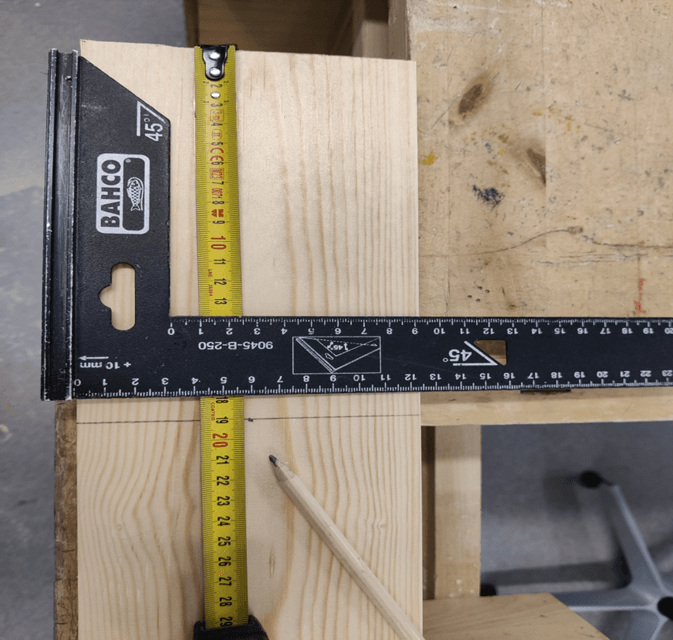

3. Sivupalojen mittaus
Mittaa 2kpl 23cm pituista palaa. Käytä apuna suorakulmaa.

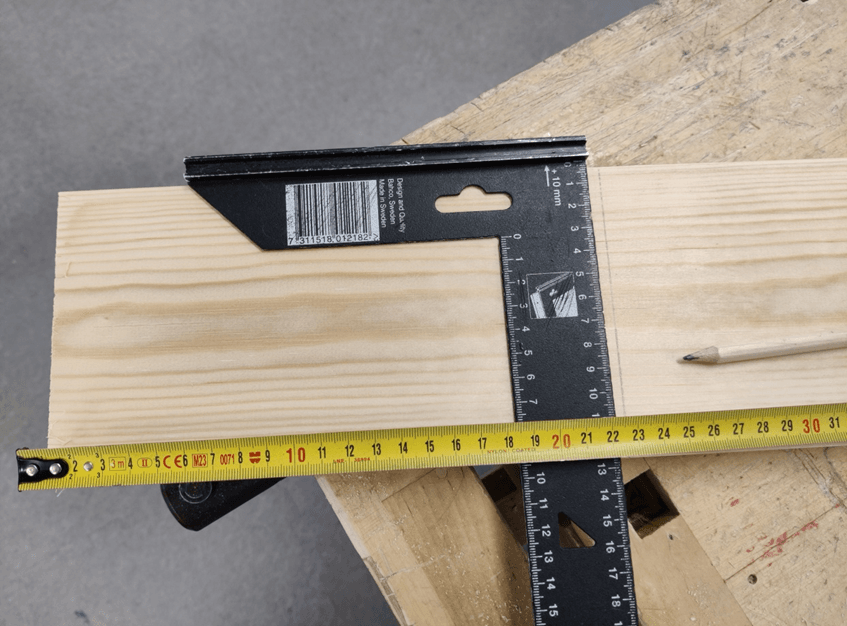

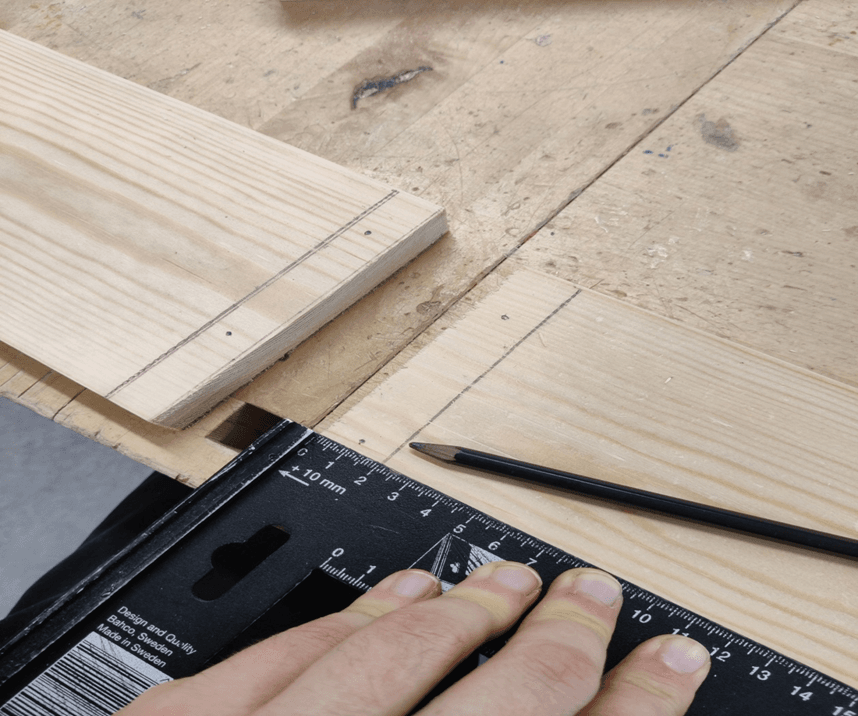

4. Päätypalojen mittaus
Mittaa laudasta 2kpl 19cm pituista palaa. Käytä suorakulmaa.

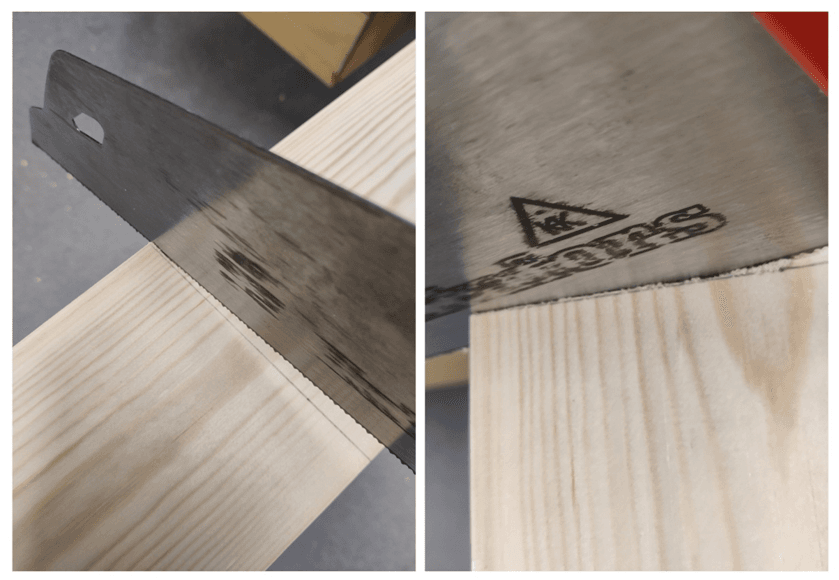

5. Sahaaminen
Sahaa laudat merkintöjen mukaisesti. (Huom. Sahaa viivan ulkoreunalta, ei päältä!)

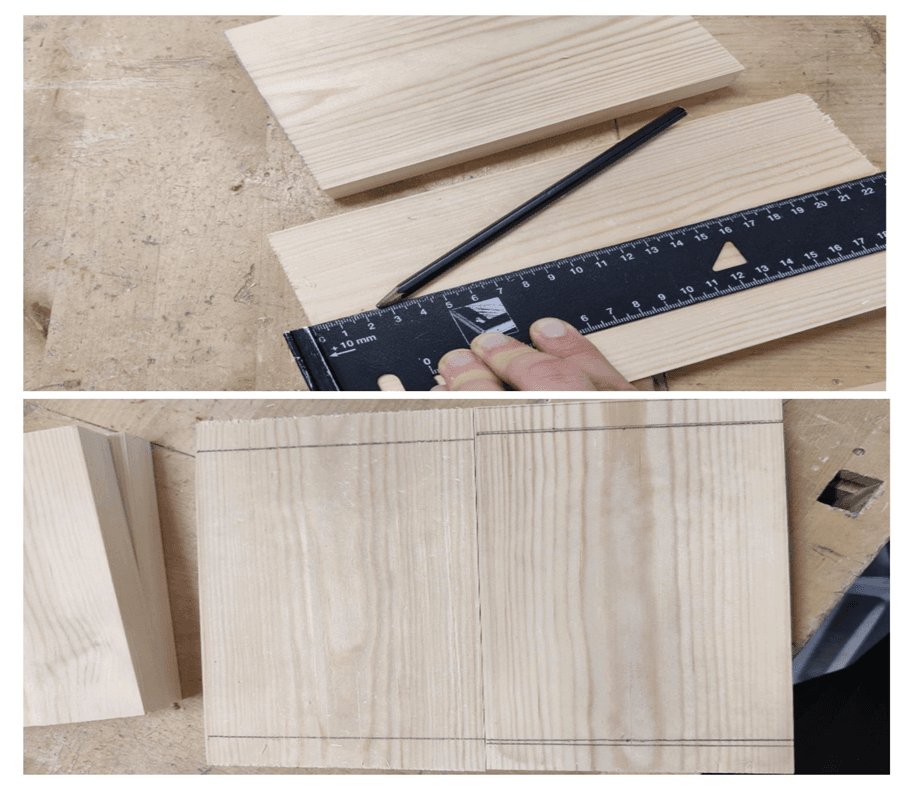

6. Päädyn kohdistamisalueen merkintä sivuihin.
Piirrä viivat 2cm etäisyydellä sivulautojen päädyistä.
7. Porauskohtien merkintä
Merkitse pisteet kohdistamisalueen keskelle. (1cm laudan päädystä ja 1cm viivasta.)

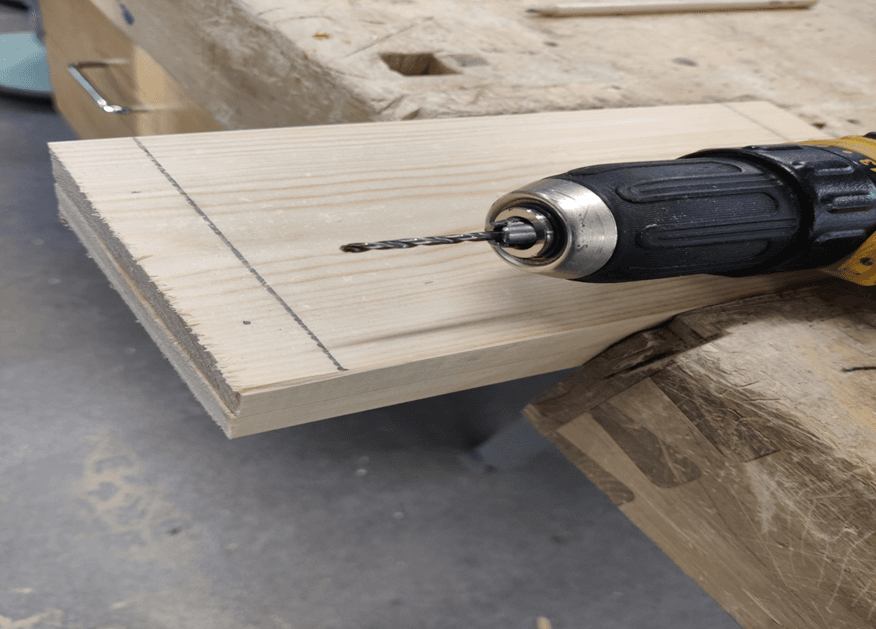

8. Apuporaukset sivulautoihin
Poraa merkittyihin kohtiin reikä. (Huom. sivulaudat päällekkäin!)

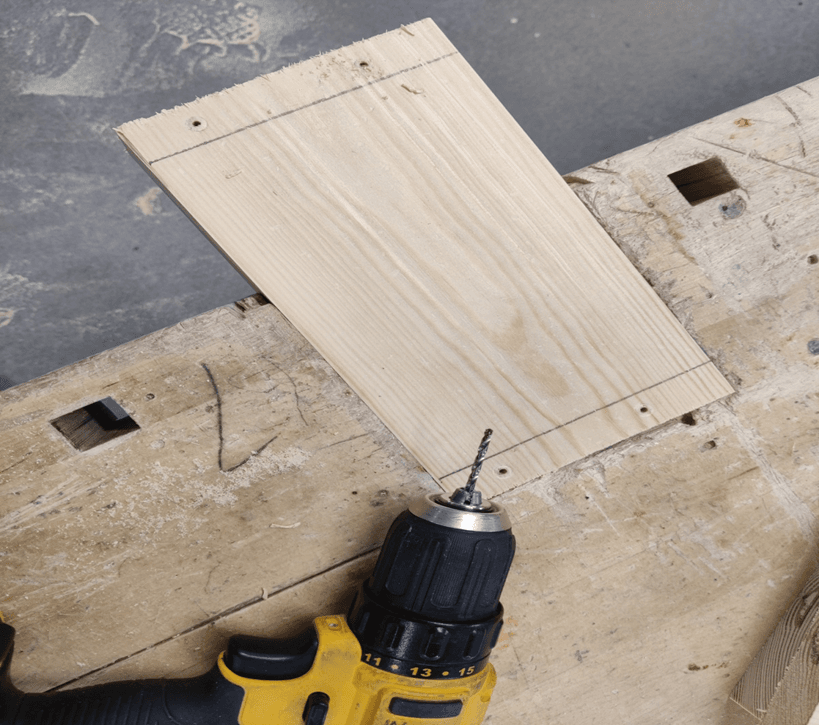

9. Apuporauksen lopputulos
10. Ruuviliitoksen aloitus
- Kiinnitä päätylauta höyläpenkkiin pystyyn ja varmista, että se on suorassa.
- Kohdista sivulauta päätylaudan päälle ja kiinnitä tarvittaessa paikalleen puristimella.
- Poraa apureiät valmiiden reikien läpi.
- (Huom. Mahdollisuus käyttää myös liimaa ja kehäpuristinta.)

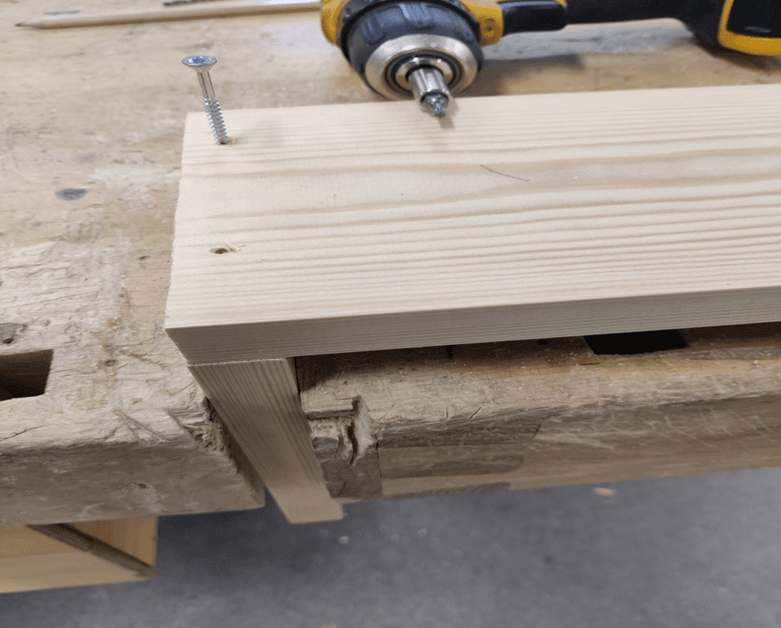

11. Ruuvaus videolla
Ruuvit kiinnitetään akkuporakoneella.
Valitse ruuviin sopiva ruuvauskärki.
Ruuvaa rauhallisesti ruuvi pohjaan saakka videolla esitetyllä tavalla.

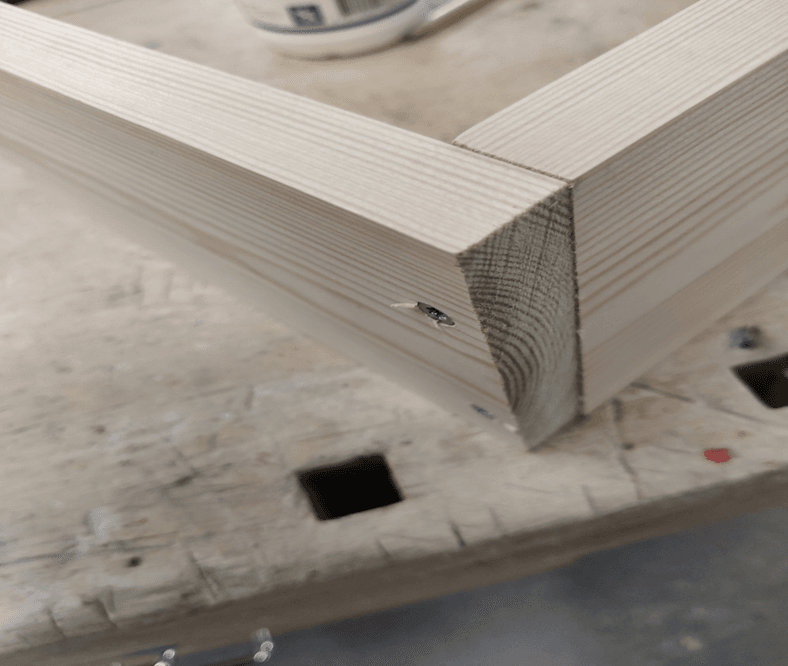

12. Ruuviliitoksen lopputulos

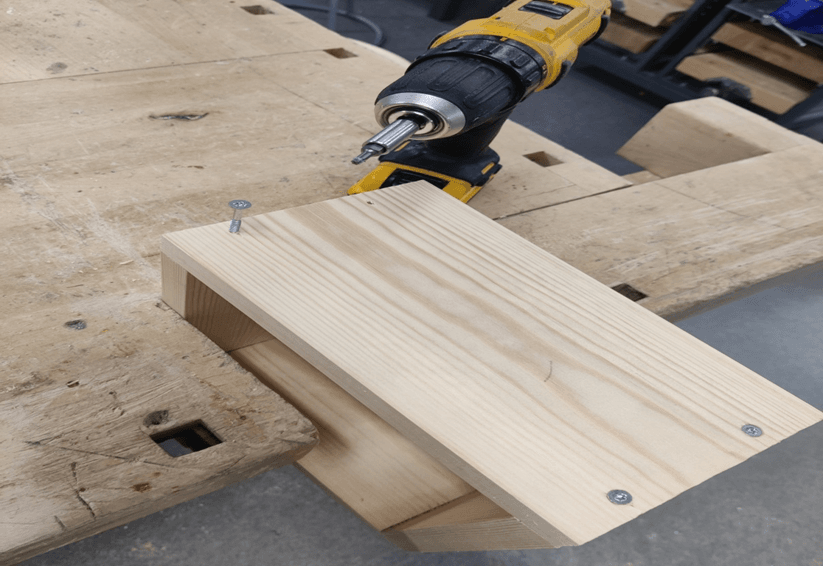

13. Sivun ruuvaus päätyyn
Toinen pääty ruuvataan samalla tavalla sivulautojen väliin.

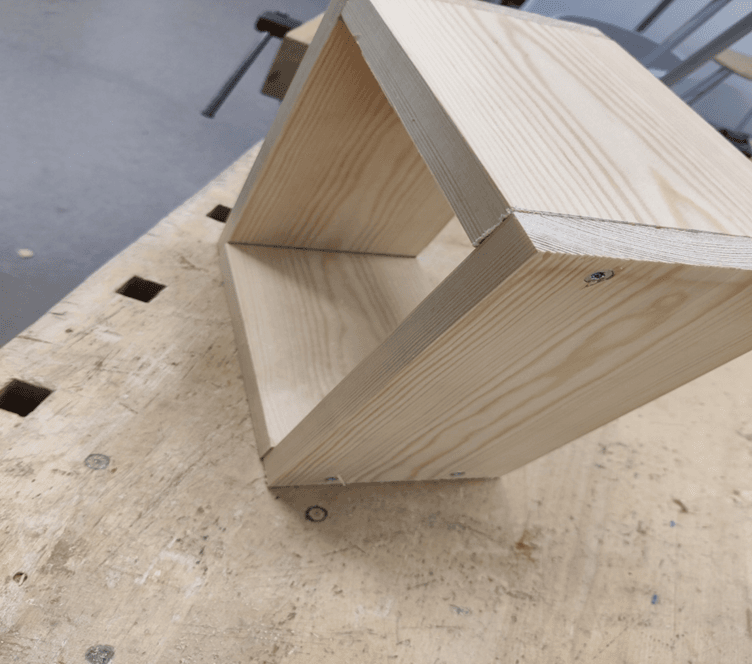

14. Valmis laatikon kehä

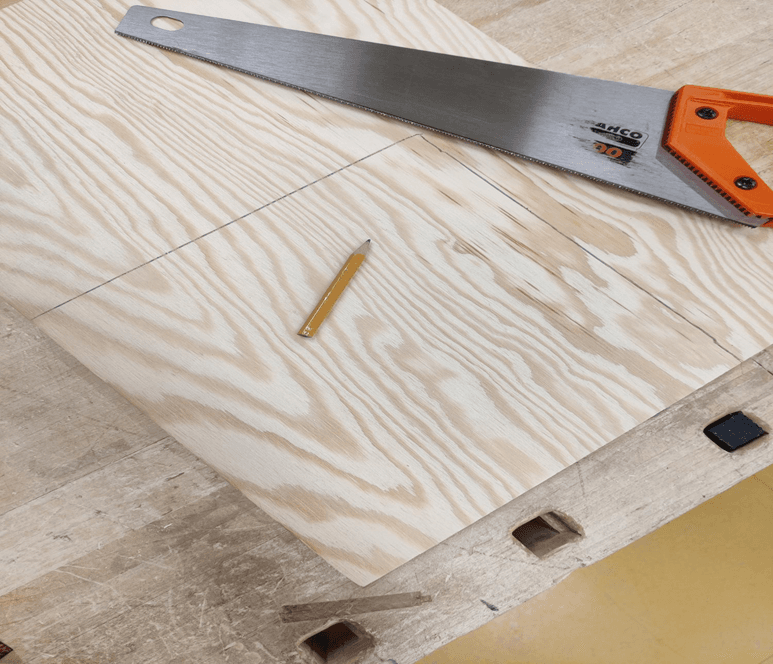

15. Pohjan työstö
Käytä valmista kehää pohjan mittaamiseen. Piirrä pohjan muoto kehän avulla ja sahaa se vanerista.

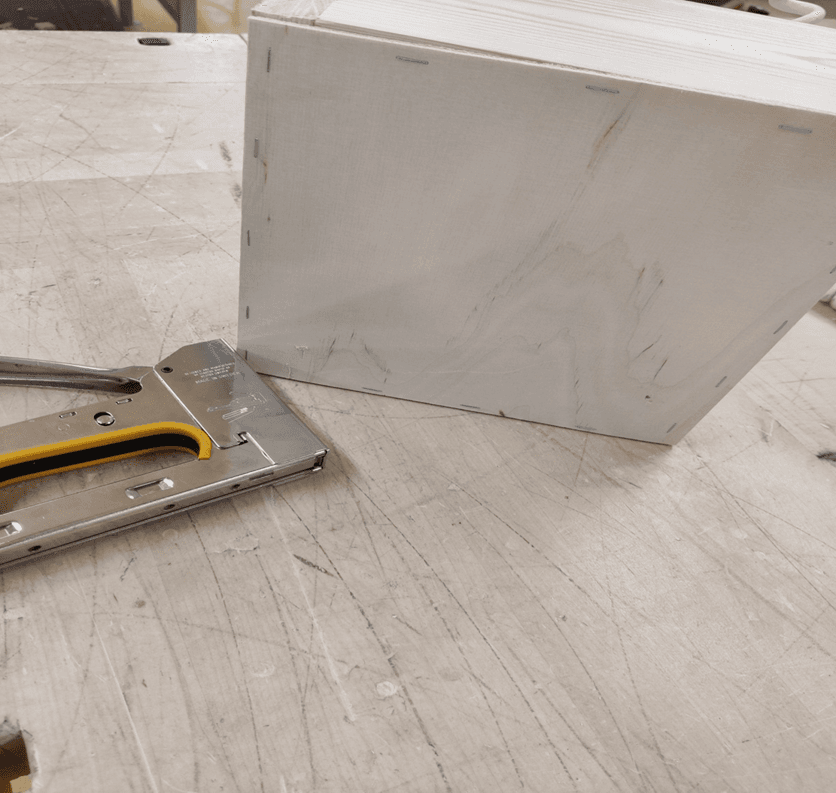

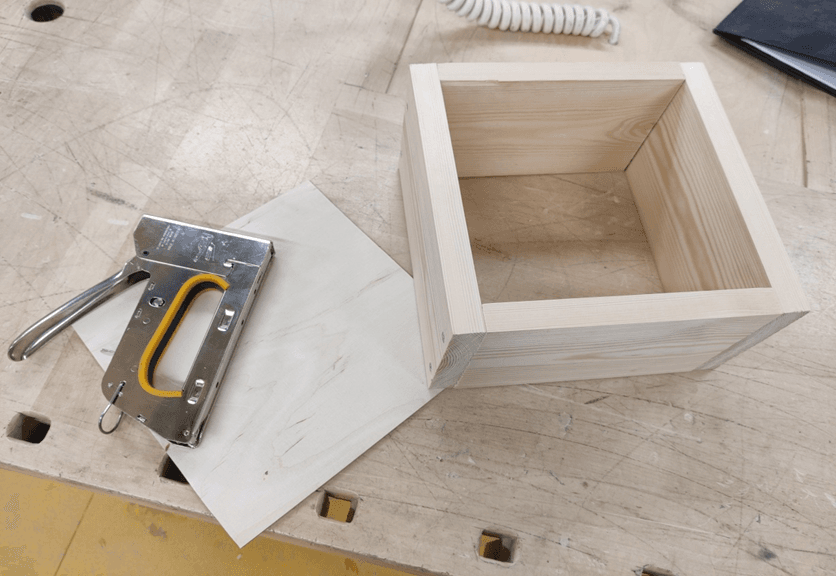

16. Pohjan kiinnitys nitojalla tai liimalla
Kiinnitä pohja laatikon kehään nitojalla tai liimalla.
17. Pohja kiiniitettynä

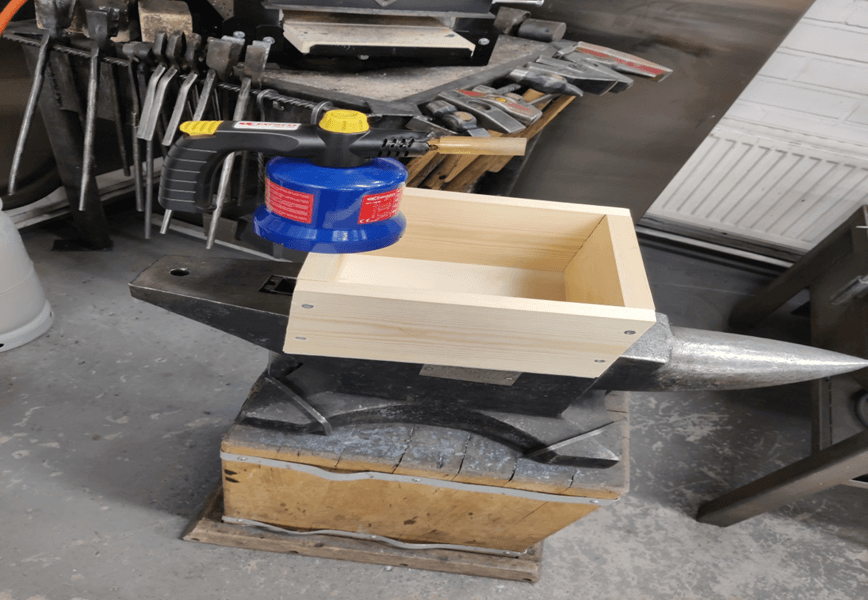

18. Pintakäsittely polttimella.
Laatikko voidaan halutessaan pintakäsitellä esimerkiksi polttamalla.

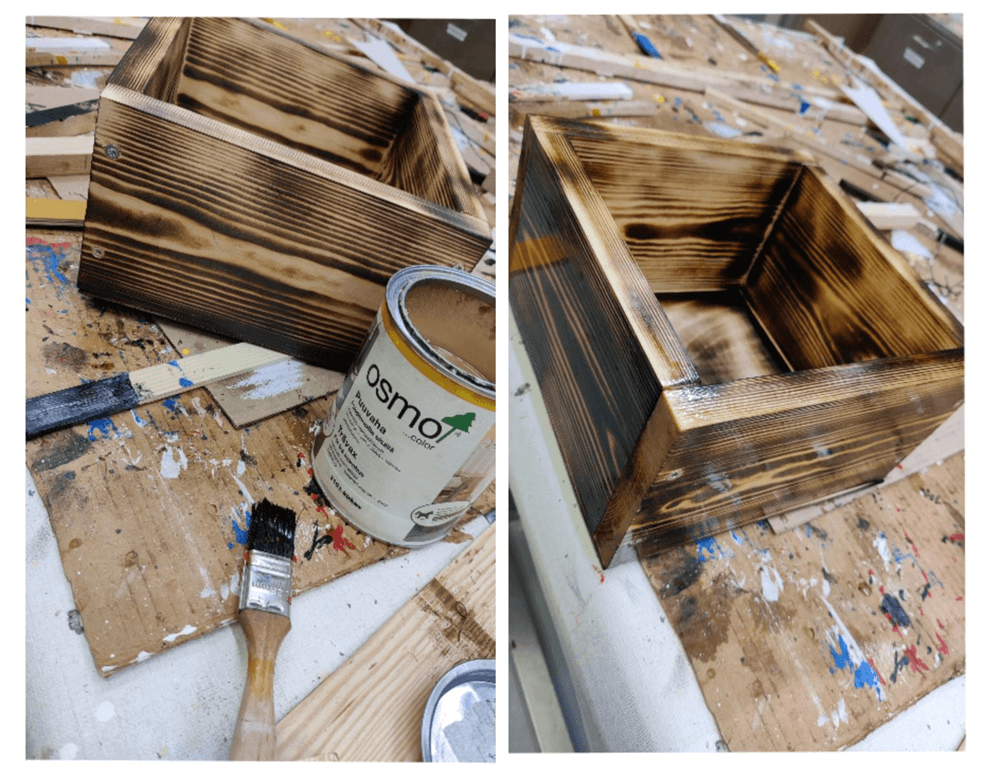

19. Pintakäsittely puuvahalla
Viimeistelynä pinnalle voidaan laittaa esimerkiksi sisätiloihin tarkoitettu puuvaha.

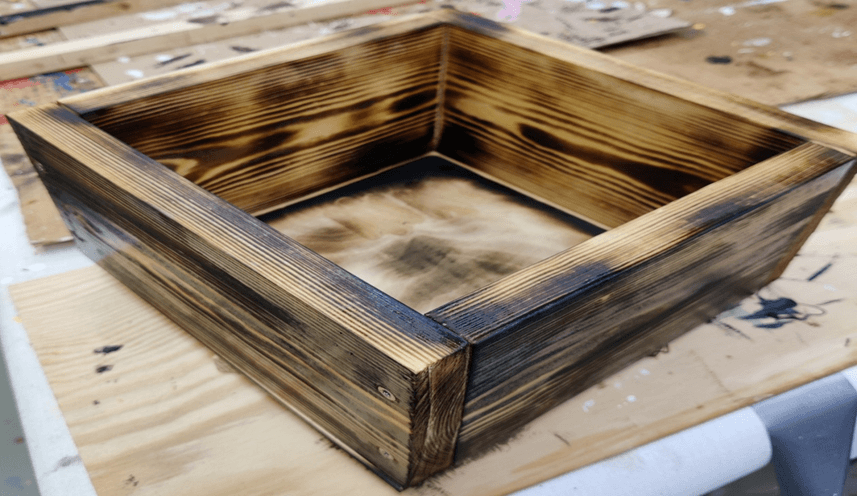

20. Valmis tuote
